Cẩm nang kỹ thuật Inverter LuxPower Hybrid

LuxPower (Shenzhen Lux Power Technology Co., Ltd.) là hãng sản xuất inverter hybrid có trụ sở tại Trung Quốc, chuyên cung cấp giải pháp lưu trữ năng lượng mặt trời cho phân khúc dân dụng và thương mại nhỏ. Sản phẩm LuxPower được phân phối chính hãng tại Việt Nam qua luxpower.vn và luxpowertek.vn, với bảo hành chính hãng 5 năm.

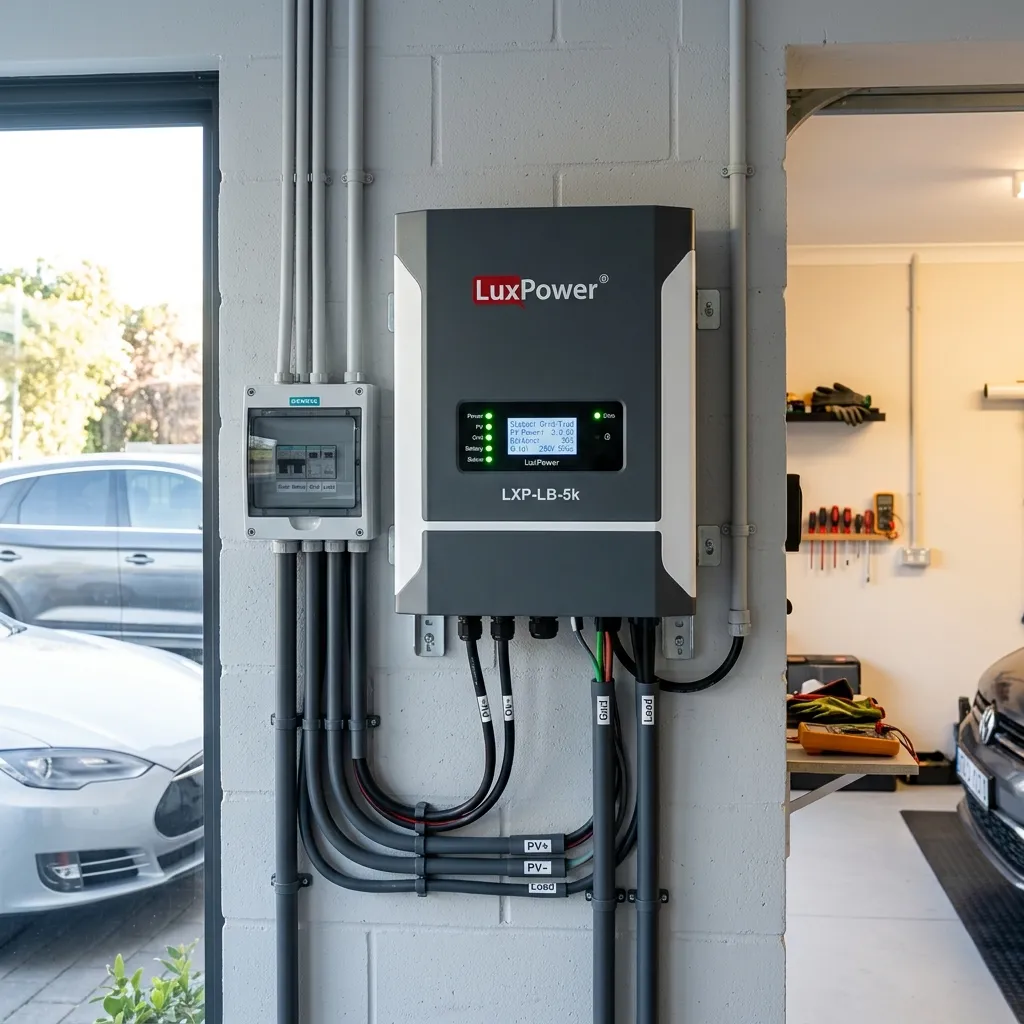

Bài viết này tổng hợp toàn bộ thông tin kỹ thuật cần thiết để lắp đặt, cấu hình, giám sát và khắc phục sự cố cho dòng inverter LuxPower LXP hybrid — từ series LXP 3K đến LXP 12K.

1. Tổng quan sản phẩm LuxPower

1.1 Các dòng inverter LuxPower

1.2 Thông số kỹ thuật chi tiết — Dòng LXP 5K MG (phổ biến nhất tại VN)

1.3 Tương thích pin (Battery Compatibility)

LuxPower hỗ trợ giao tiếp BMS qua CAN/RS485 với các thương hiệu pin phổ biến tại Việt Nam:

2. Cài đặt & cấu hình LuxPower

2.1 Kết nối lần đầu với App LuxPower

LuxPower sử dụng ứng dụng giám sát riêng: Luxpower View (server.luxpowertek.com) hoặc App di động.

Bước 1: Kết nối WiFi trực tiếp với inverter

Mở WiFi trên điện thoại → tìm SSID LuxPower-xxxx → kết nối. Mật khẩu mặc định in trên sticker mặt dưới inverter.

Bước 2: Cấu hình WiFi nhà cho inverter

Mở trình duyệt → truy cập 10.10.10.1 → nhập WiFi SSID và mật khẩu mạng nhà → Save. Inverter sẽ tự kết nối WiFi và đăng ký lên server.

Bước 3: Đăng ký tài khoản trên Luxpower View

Truy cập server.luxpowertek.com → đăng ký tài khoản Installer → thêm serial number inverter → hệ thống tự nhận diện.

Bước 4: Cấu hình pin

Qua LCD hoặc App → Battery Settings → chọn loại pin (Lithium/Lead-acid). Nếu dùng pin Lithium bên thứ 3, chọn đúng thương hiệu BMS (PYLON, BYD, v.v.).

=== CẤU HÌNH PIN LUXPOWER ===
Battery Type    : Lithium
BMS Protocol    : PYLON (CAN)
Battery Voltage : 48V
Charge Current  : 80A (max)
Discharge Current: 80A (max)
SOC Minimum     : 10%
SOC Maximum     : 100%

2.2 Cấu hình chế độ hoạt động

LuxPower hỗ trợ nhiều chế độ sạc/xả, cấu hình qua LCD hoặc App:

=== VÍ DỤ CẤU HÌNH TIME-OF-USE ===
P1 Charge: 22:00 - 06:00 (sạc từ lưới giờ rẻ)
P2 Discharge: 06:00 - 17:00 (xả pin ban ngày)
P3 Discharge: 17:00 - 22:00 (xả giờ cao điểm)
SOC Minimum: 15%
Grid Charge: ON (cho phép sạc từ lưới)

2.3 Lưu ý khi cài đặt CT (Current Transformer)

Nếu sử dụng CT để đo Import/Export (Zero-feed), đảm bảo:

1. CT kẹp đúng chiều — mũi tên CT theo hướng dòng điện từ lưới vào nhà
2. Nếu CT lắp ngược, LCD sẽ báo W030 — Meter Reversed
3. CT ratio phải đúng với loại CT sử dụng (VD: 100A:50mA)

3. Mã lỗi LuxPower (E-code & W-code)

LuxPower sử dụng hệ thống mã lỗi gồm E-code (Error — dừng hoạt động) và E-code (Warning — cảnh báo, tự xóa khi điều kiện bình thường). Xem trên LCD → Error Record / Alarm Record, hoặc trên App Luxpower View.

3.1 Lỗi DC / PV Input

3.2 Lỗi AC / Grid

3.3 Lỗi Pin & BMS

3.4 Lỗi phần cứng & nhiệt độ

4. Quy trình bảo trì LuxPower

4.1 Lịch bảo trì định kỳ

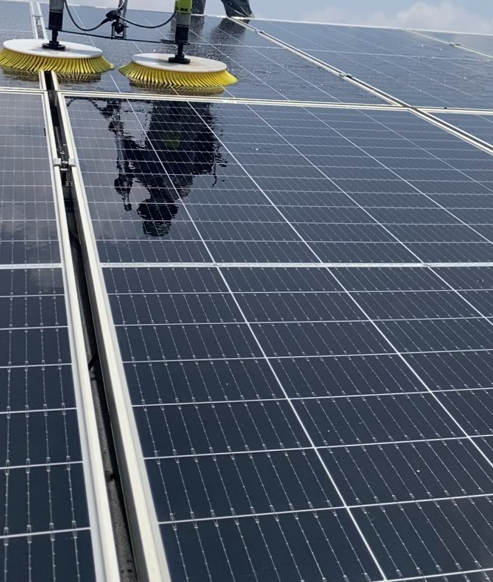

4.2 Quy trình vệ sinh & kiểm tra khi gặp lỗi

Khi inverter báo lỗi, thực hiện theo quy trình sau trước khi gọi kỹ thuật:

Bước 1: Ghi nhận mã lỗi

Đọc mã lỗi trên LCD (E-code hoặc W-code). Chụp ảnh màn hình LCD. Ghi lại thời điểm xảy ra lỗi.

Bước 2: Kiểm tra Error Record trên LCD

Vào Menu → Error Record → xem lịch sử lỗi có timestamp. Xác định lỗi xảy ra lặp lại hay chỉ 1 lần.

Bước 3: Kiểm tra kết nối vật lý

Kiểm tra tất cả đầu nối MC4, terminal AC/DC, cáp CAN/RS485. Siết chặt nếu lỏng.

Bước 4: Khởi động lại inverter

Tắt AC breaker → tắt DC isolator → chờ 60 giây → bật DC → bật AC. Quan sát LCD trong 5 phút đầu.

Bước 5: Liên hệ hỗ trợ nếu lỗi lặp lại

Nếu lỗi E-code lặp lại sau khởi động lại, chụp ảnh Error Record và liên hệ nhà phân phối LuxPower tại Việt Nam.

=== LOG MẪU: LUXPOWER VIEW ALARM RECORD ===
[2025-06-15 14:30:22] LXP-5K [WARNING] W017
  AC Voltage Out of Range
  Grid Voltage: 256.3V (Threshold: 180-270V)
  Action: Monitor — may self-clear when grid stabilises

[2025-06-15 14:30:25] LXP-5K [WARNING] W017
  AC Voltage Out of Range
  Grid Voltage: 257.1V
  Status: Auto-retry in 300s

[2025-06-15 14:35:25] LXP-5K [INFO] W017 Cleared
  Grid Voltage: 245.8V — within range
  Inverter resumed normal operation

5. Giám sát từ xa — Luxpower View

5.1 Các tính năng chính

• Dashboard: Sản lượng PV real-time, tải tiêu thụ, SOC pin
• Device List: Danh sách inverter, trạng thái, firmware version
• Alarm Record: Lịch sử lỗi chi tiết với timestamp
• Energy Report: Báo cáo sản lượng ngày/tháng/năm
• Remote Settings: Thay đổi cấu hình từ xa (cần tài khoản Installer)
• Firmware Update: Cập nhật OTA qua WiFi

5.2 Truy cập

6. So sánh nhanh LuxPower vs đối thủ

7. Câu hỏi thường gặp (FAQ)

Q: Inverter LuxPower không lên nguồn, LCD không sáng?

Kiểm tra: (1) DC isolator đã bật chưa, (2) Điện áp pin ≥ 44V, (3) Aptomat AC đã bật chưa. Nếu tất cả OK mà vẫn không lên → kiểm tra cầu chì DC.

Q: App không kết nối được với inverter?

Kiểm tra: (1) Inverter đã kết nối WiFi chưa (đèn WiFi trên LCD), (2) WiFi nhà có internet, (3) Thử khởi động lại WiFi module qua LCD → System → WiFi Reset.

Q: Inverter báo W000 (Battery communication fault) liên tục?

Đây là lỗi phổ biến nhất. Nguyên nhân thường gặp: (1) Cắm nhầm port — cáp CAN phải vào đúng port "Li-ion CAN" trên inverter, (2) Chưa chọn đúng thương hiệu pin trong Battery Settings, (3) Cáp RJ45 bị lỏng hoặc hỏng.

Q: Có thể dùng pin Lithium của hãng khác với LuxPower không?

Được, miễn BMS của pin hỗ trợ giao thức CAN mà LuxPower nhận diện (PYLON, BYD, v.v.). Nếu không hỗ trợ, có thể dùng chế độ Lead-acid và cấu hình voltage thủ công — nhưng mất tính năng BMS protection.
