Xantrex Inverter/Charger — Cẩm nang kỹ thuật cho hệ thống off-grid, mobile và marine

Xantrex không phải hãng inverter mới nổi hay startup công nghệ. Đây là thương hiệu có lịch sử hơn 30 năm trong ngành inverter/charger, tiền thân là Trace Engineering — cái tên mà bất kỳ kỹ sư off-grid nào ở Bắc Mỹ cũng biết. Nay thuộc Schneider Electric, Xantrex tập trung vào 5 dòng sản phẩm chủ lực: XW (hybrid), GT (hòa lưới), SW (off-grid), Freedom SW (mobile/marine) và PV (thương mại). Bài cẩm nang này tách bạch từng dòng, nêu rõ thông số, quy trình lắp đặt Freedom SW và checklist bảo trì mà kỹ sư O&M cần nằm lòng.

Cẩm nang này tổng hợp kiến thức thực chiến về dòng sản phẩm Xantrex — hãng inverter/charger có lịch sử lâu đời trong ngành năng lượng tái tạo, nay thuộc Schneider Electric. Bài viết dành cho kỹ sư O&M đang vận hành hoặc chuẩn bị triển khai hệ thống off-grid, mobile và marine.

Tổng quan về Xantrex

Xantrex (tiền thân là Trace Engineering) có trụ sở tại Elkhart, Indiana, Hoa Kỳ. Hãng được Schneider Electric mua lại và hiện là subsidiary chuyên về inverter/charger cho thị trường off-grid, mobile và marine. Sản phẩm Xantrex nổi bật với thiết kế tích hợp đa chức năng: inverter, battery charger và AC transfer switch trong một thiết bị duy nhất.

Các chứng chỉ quan trọng mà sản phẩm Xantrex đáp ứng:

• UL 458 — An toàn cho thiết bị điện mobile/marine
• CSA — Chứng nhận tiêu chuẩn Canada
• ABYC — Tiêu chuẩn kỹ thuật cho thuyền
• FCC Class B — Giới hạn nhiễu điện từ cho thiết bị dân dụng

Các dòng sản phẩm chính

XW Series — Hybrid Inverter/Charger

Dòng sản phẩm cao cấp nhất của Xantrex, thiết kế cho hệ thống hybrid lớn. XW Series là true sine wave inverter với điện áp đầu ra 120/240VAC split-phase, tích hợp đầy đủ ba chức năng: DC-AC inverter, battery charger và AC auto-transfer switch. Đây là lựa chọn tiêu chuẩn cho hệ thống off-grid gia đình hoặc trạm viễn thông công suất trung bình.

GT Series — Grid-Tie Inverter

Dòng inverter hòa lưới, hiệu suất lên đến 96%, công suất từ 3.8 kW đến 5.0 kW, điện áp DC đầu vào tối đa 480V. Thiết kế high-frequency compact, phù hợp cho hệ thống rooftop dân dụng và thương mại nhỏ.

SW Series — Sine Wave Inverter

Dòng sine wave inverter hiệu suất cao, peak đạt 96%, trung bình trên 90%. Hỗ trợ auto generator start/stop và generator support mode — cho phép kết hợp nguồn điện từ generator và inverter để đáp ứng tải峰值.

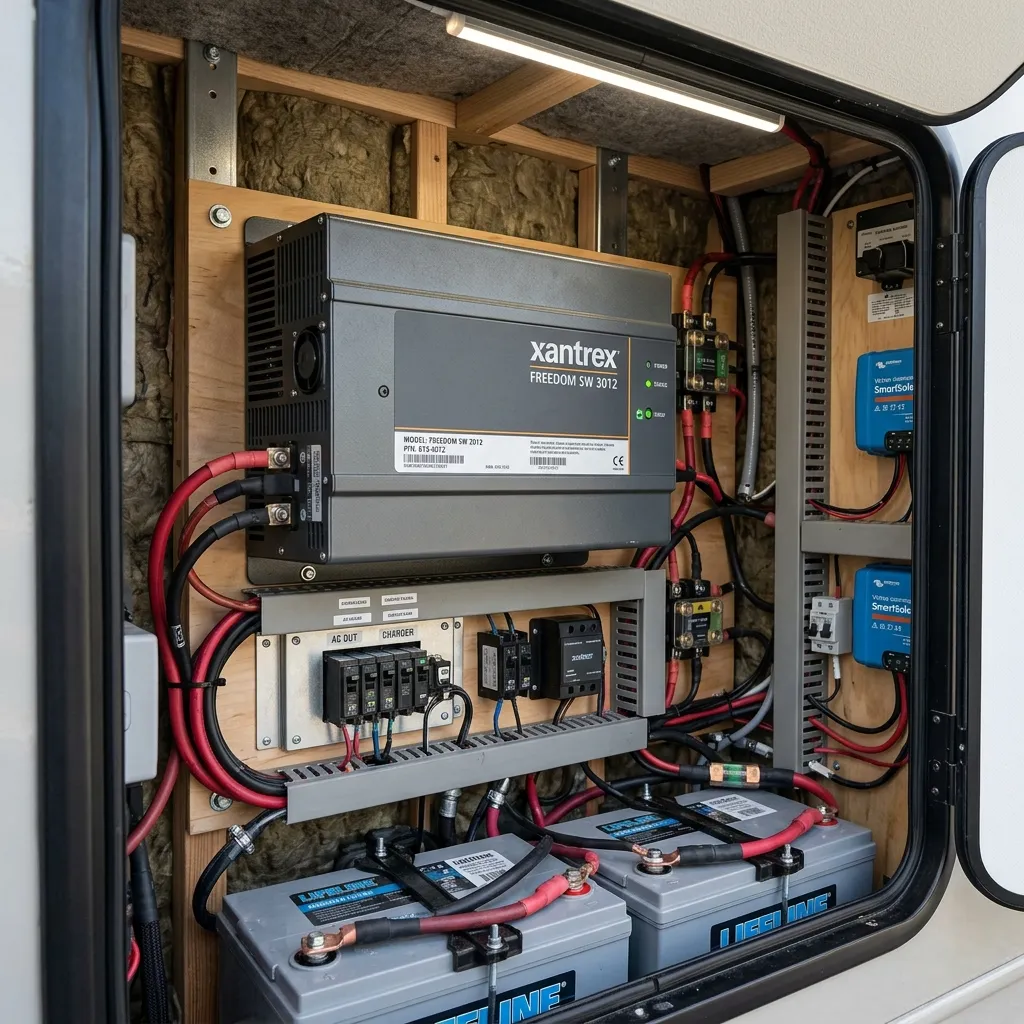

Freedom SW Series — Mobile & Marine

Dòng inverter/charger chuyên dụng cho ứng dụng mobile (RV, xe cứu thương, xe bán tải) và marine (thuyền, du thuyền). Thiết kế nhỏ gọn, chống rung, phù hợp môi trường khắc nghiệt.

PV Series — Commercial Scale

Dòng inverter thương mại công suất lớn, đại diện là model PV100S-480-HE công suất 100kW+, điện áp 480VAC. Thiết kế cho nhà máy, kho bãi và dự án điện mặt trời quy mô công nghiệp.

So sánh nhanh các dòng sản phẩm

Quy trình lắp đặt Freedom SW Series

Quy trình dưới đây áp dụng cho Freedom SW 815-2024/3012. Các dòng khác có thể khác chi tiết nhưng nguyên tắc chung tương tự.

[QUY TRÌNH LẮP ĐẶT FREEDOM SW — STEP BY STEP]

Bước 1: Kiểm tra tại chỗ
  □ Xác nhận model, điện acquy (12V hay 24V), công suất phù hợp tải
  □ Kiểm tra dây cáp DC: tiết diện tối thiểu 2/0 AWG cho 2kW@24V, 4/0 AWG cho 3kW@12V
  □ Chuẩn bị cầu chì DC hoặc breaker: 150A (24V) / 250A (12V)
  □ Khoảng cách tối ưu từ acquy đến inverter: dưới 1.5m

Bước 2: Lắp đặt vật lý
  □ Gắn inverter lên bề mặt phẳng, thoáng khí (trên 5cm mỗi bên)
  □ Tránh lắp nghiêng quá 15° hoặc úp ngược
  □ Đảm bảo không có vật liệu dễ cháy trong bán kính 30cm

Bước 3: Đấu nối DC
  □ NGẮT toàn bộ nguồn DC trước khi đấu dây
  □ Đấu cực dương (+) qua cầu chì/breaker → terminal (+) inverter
  □ Đấu cực âm (-) → terminal (-) inverter
  □ Siết moment: 10-12 Nm cho terminal M8
  □ Kiểm tra điện áp acquy tại terminal inverter (không chênh lệch > 0.2V so với acquy)

Bước 4: Đấu nối AC
  □ Đấu nguồn AC grid/generator vào terminal AC IN
  □ Đấu tải ra terminal AC OUT
  □ Dây trung tính (N) và nóng (L) đúng cực
  □ Đấu nối đất (PE) — BẮT BUỘC

Bước 5: Cấu hình ban đầu
  □ Bật cầu chì DC, kiểm tra đèn LED nguồn
  □ Kết nối ComBox qua cổng RJ45
  □ Mở app trên tablet/phone, cấu hình:
    - Loại acquy (Lead-acid / AGM / Gel / Lithium)
    - Điện áp ngắt acquy thấp (LVD): 21.0V cho 24V system
    - Điện áp phục hồi (LVR): 24.0V cho 24V system
    - Dòng sạc tối đa: theo thông số acquy
    - Chế độ vận hành: Inverter only / Charger only / Auto

Bước 6: Kiểm tra vận hành
  □ Bật tải nhỏ (100-200W), kiểm tra điện áp đầu ra: 115-125VAC
  □ Kiểm tra dạng sóng bằng oscilloscope (nếu có)
  □ Mô phỏng mất lưới: ngắt AC IN, xác nhận chuyển mạch < 20ms
  □ Mô phởng phục hồi: đóng AC IN, xác nhận auto transfer về nguồn lưới
  □ Ghi log kết quả kiểm tra vào hệ thống quản lý

Quy trình bảo trì định kỳ

[CHỈNH BẢO TRỲ XANTREX — HÀNG THÁNG / HÀNG QUÝ]

── Bảo trì hàng tháng ──
  □ Kiểm tra đèn LED trạng thái (không có đèn đỏ bất thường)
  □ Kiểm tra quạt tản nhiệt: quay êm, không có tiếng kêu lạ
  □ Vệ sinh bụi trên bề mặt inverter và khu vực xung quanh
  □ Kiểm tra kết nối ComBox, xem log lỗi qua app
  □ Ghi lại điện áp acquy, dòng sạc, nhiệt độ thiết bị

── Bảo trì hàng quý ──
  □ Kiểm tra siết lại terminal DC và AC (moment 10-12 Nm)
  □ Kiểm tra cầu chì / breaker DC: không có dấu hiệu oxy hóa
  □ Đo điện trở cách điện giữa DC và AC (≥ 1MΩ)
  □ Kiểm tra cáp tín hiệu (ComBox, AGS) không bị lỏng
  □ Cập nhật firmware nếu có bản mới từ Schneider

── Bảo trì hàng năm ──
  □ Kiểm tra toàn diện hệ thống: inverter + acquy + panel
  □ Hiệu chỉnh lại thông số sạc acquy nếu cần
  □ Kiểm tra hệ thống nối đất (grounding) — điện trở ≤ 25Ω
  □ Thay thế quạt tản nhiệt nếu phát hiện rung hoặc ồn bất thường
  □ Sao lưu cấu hình ComBox ra file

Xử lý sự cố thường gặp

Hướng dẫn chọn sản phẩm

Chọn Xantrex theo nhu cầu thực tế:

• Hệ thống off-grid gia đình, hybrid: XW Series — tích hợp đầy đủ, hỗ trợ kết nối generator và solar
• Hòa lưới điện mặt trời: GT Series — hiệu suất cao, phù hợp rooftop
• Backup nguồn + off-grid vừa: SW Series — linh hoạt, hỗ trợ generator
• RV, xe chuyên dụng, thuyền: Freedom SW Series — chống rung, compact, chứng chỉ marine
• Thương mại, công nghiệp: PV Series — công suất lớn, 480V

Tài liệu tham khảo

• Trang chủ Schneider Electric — Solar: https://www.se.com
• Hướng dẫn cài đặt Freedom SW Series (PDF từ Schneider Electric)
• ComBox User Manual — Schneider Electric
• Tiêu chuẩn UL 458, ABYC E-11, CSA C22.2
