1. Giới thiệu tổng quan

Đối với kỹ sư O&M điện mặt trời, việc kiểm tra định kỳ hàng trăm tấm pin trên mái nhà là bài toán tốn thời gian và rủi ro bỏ sót lỗi. Một cell pin bị nứt vi mô (micro-crack) hay một diode bypass bị cháy sẽ tạo ra điểm nóng (Hot-spot) – nếu không phát hiện kịp thời, nhiệt độ cục bộ có thể vượt 100°C, làm cháy tấm nền polymer, giảm hiệu suất cả string và gây nguy cơ hỏa hoạn.

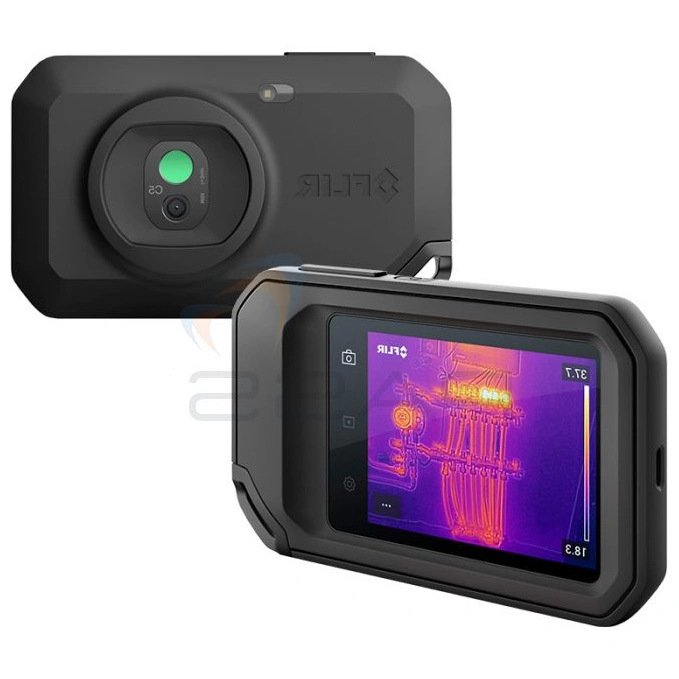

FLIR C5 giải quyết bài toán này bằng một camera nhiệt nhỏ gọn đặt vừa túi áo bảo hộ (138×84×24mm, 190g), nhưng mang sức mạnh của cảm biến hồng ngoại 160×120 pixel (19.200 điểm đo nhiệt đồng thời). Không cần cầm theo laptop hay thiết bị cồng kềnh – bạn rút C5 ra, bật máy trong 30 giây, và quét toàn bộ mảng pin trong vài phút.

Cốt lõi của C5 là MSX (Multi-Spectral Dynamic Imaging) – công nghệ độc quyền của Teledyne FLIR. Camera quang học 5MP sẽ trích xuất các đường viền sắc nét của vật thể (khung nhôm, khe hở giữa các tấm pin, junction box, dây cáp DC) và in đè trực tiếp lên ảnh nhiệt. Kết quả là bạn không phải đoán xem "đốm đỏ này là cell pin hay đầu nối MC4" – mọi chi tiết đều hiện rõ trên cùng một khung hình. Kết hợp với kết nối Wi-Fi băng tần kép tải thẳng lên FLIR Ignite Cloud, bạn có thể tạo báo cáo nhiệt đồ chuyên nghiệp gửi cho chủ đầu tư ngay khi vẫn còn đứng trên mái.

2. Ứng dụng thực tế

• Soi Hot-spot tấm pin Solar: Khi đi dọc hành lang mái, bạn đưa C5 quét từng mảng pin ở khoảng cách 1-3 mét. Những cell pin bị nứt vỡ, suy giảm PID (Potential Induced Degradation), hoặc bị bóng râm cục bộ sẽ hiển thị màu sáng hơn hẳn so với các cell lân cận – chênh lệch chỉ 5-10°C cũng đủ để C5 phát hiện nhờ độ nhạy NETD dưới 70mK. Chụp lại, gắn tọa độ GPS (qua smartphone kết nối FLIR Ignite), và báo cáo ngay vị trí cần thay thế cho chủ đầu tư.

• Kiểm tra tủ điện AC/DC: Quét nhanh toàn bộ tủ Combiner Box, Inverter, AC Panel để phát hiện các điểm quá nhiệt bất thường: đầu cosse lỏng gây điện trở tiếp xúc cao, aptomat quá tải, cầu chì DC bị suy giảm, hoặc mối hàn busbar kém chất lượng. Một điểm nóng 80°C trên CB 63A là dấu hiệu cảnh báo sớm trước khi xảy ra cháy tủ điện – C5 giúp bạn nhìn thấy điều này trước khi có mùi khét.

• Soi ống nước, kiểm tra cách nhiệt tòa nhà: Nhờ dải nhiệt từ -20°C đến 400°C, C5 không chỉ dùng cho Solar. Kỹ sư HVAC có thể soi đường ống nước nóng âm tường, phát hiện rò rỉ nhiệt qua lớp cách nhiệt, kiểm tra coil điều hòa có bị tắc nghẽn không.

• Kiểm tra động cơ, bơm, quạt công nghiệp: Bạc đạn (vòng bi) bị mòn sẽ sinh nhiệt cao hơn vỏ động cơ 15-30°C. C5 giúp đội bảo trì phát hiện sớm mà không phải dừng máy để sờ tay hay dùng nhiệt kế hồng ngoại đo từng điểm.

3. Lưu ý khi vận hành (Tip từ thợ)

• Góc chụp tấm pin: tránh 90° dưới trời nắng gắt. Khi bạn đứng vuông góc với mặt kính cường lực của tấm pin, camera nhiệt sẽ bắt phải bức xạ nhiệt phản chiếu từ chính cơ thể bạn hoặc từ bầu trời lạnh. Kết quả đo sẽ sai lệch 5-15°C so với thực tế. Luôn đứng chếch 30-45° so với mặt phẳng tấm pin khi chụp dưới trời nắng. Chế độ MSX sẽ giúp bạn vẫn nhìn rõ viền cell pin dù chụp góc nghiêng.

• Khoảng cách làm việc tối ưu: 1-3 mét với độ phân giải 160×120. Do IFOV (trường nhìn tức thời) của C5 là khoảng 5.9 mRad, ở khoảng cách 5 mét, mỗi pixel nhiệt bao phủ một vùng ~3×3 cm trên tấm pin. Một Hot-spot kích thước 2×2 cm có thể bị "pha loãng" và hiển thị mờ hơn thực tế. Khi cần soi chi tiết từng cell, hãy tiến sát hơn. Ngược lại, nếu cần quét tổng quan cả string để so sánh tương đối, có thể đứng xa 5-8 mét.

• Không đo qua bề mặt phản chiếu. Kim loại bóng (inox, nhôm không sơn), mặt kính, hoặc bề mặt nước sẽ phản xạ bức xạ nhiệt từ môi trường xung quanh thay vì phát xạ nhiệt của chính nó. Khi đo tủ điện vỏ inox, hãy dán một miếng băng keo đen (emissivity ≈ 0.95) lên vị trí cần đo và chụp qua miếng băng keo. Hoặc chuyển sang chế độ chỉnh hệ số phát xạ thủ công trong menu C5.

• Sạc đầy trước ca làm, tận dụng chế độ ngủ tự động. Pin Li-Ion 4 giờ là đủ cho một ca làm việc buổi sáng trên mái, nhưng dưới trời nắng 40°C, thời lượng pin có thể giảm 15-20%. Cắm sạc dự phòng USB-C power bank 10.000mAh nếu phải làm việc cả ngày. Bật chế độ tự động tắt màn hình sau 2 phút không thao tác để tiết kiệm pin.

• Đồng bộ dữ liệu ngay sau mỗi lần chụp hàng loạt. Bộ nhớ trong của C5 chứa được trên 5.000 ảnh, nhưng nếu bạn chụp 50-100 ảnh mỗi ngày và không đồng bộ, sau 2 tháng máy sẽ đầy. Kết nối Wi-Fi ngay khi xuống mái để toàn bộ ảnh tự động upload lên FLIR Ignite Cloud. Dữ liệu trên cloud có thể truy cập từ bất kỳ thiết bị nào để tạo báo cáo, không lo mất dữ liệu nếu máy bị hỏng hay rơi.

4. Đặc điểm kỹ thuật nổi bật

MSX – "Đôi mắt thứ hai" trên ảnh nhiệt. Đây là khác biệt lớn nhất giữa FLIR C5 và các camera nhiệt giá rẻ. Trong khi camera nhiệt thông thường cho ra hình ảnh "mờ như bóng ma" – bạn thấy một đốm nóng nhưng không biết nó nằm trên cell pin số mấy hay trên đầu cosse nào – thì MSX của FLIR C5 dùng camera quang 5MP chụp đồng thời và phủ đường viền sắc nét lên ảnh nhiệt. Bạn đọc được cả mã serial in trên nhãn thiết bị ngay trên nền ảnh nhiệt. Điều này rút ngắn thời gian định vị lỗi từ vài phút xuống vài giây.

1-Touch Level/Span – tự động cân chỉnh dải nhiệt. Thay vì phải xoay nút hay vào menu phức tạp, bạn chỉ cần chạm 1 lần vào màn hình cảm ứng, C5 sẽ tự động phân tích khung cảnh và điều chỉnh dải nhiệt hiển thị (Level/Span) để làm nổi bật các bất thường. Trên mái nhà nắng gắt, nơi nhiệt nền có thể 60-70°C, tính năng này giúp bạn không bỏ sót một Hot-spot 75°C ẩn giữa nền nhiệt cao.

Wi-Fi băng tần kép & FLIR Ignite Cloud. C5 hỗ trợ cả Wi-Fi 2.4GHz và 5GHz, cho tốc độ upload ảnh nhanh gấp 3 lần các dòng chỉ có 2.4GHz. Ảnh chụp được tự động đồng bộ lên FLIR Ignite – nền tảng đám mây miễn phí của FLIR, nơi bạn có thể sắp xếp ảnh theo thư mục công trình, thêm ghi chú, và tạo báo cáo PDF chuyên nghiệp với đầy đủ ảnh nhiệt + ảnh quang + dữ liệu nhiệt độ. Chia sẻ link báo cáo cho chủ đầu tư hoặc đồng nghiệp mà không cần gửi file nặng qua email.

IP54 & chịu rơi 2 mét – sống sót trên công trình. C5 được thiết kế để làm việc trong môi trường khắc nghiệt: bụi xi măng trên mái nhà xưởng, hơi ẩm từ sàn mái sau mưa, hay cú rơi từ tay khi đang trèo thang lên mái. Chuẩn IP54 đảm bảo bụi không lọt vào ống kính và nước bắn từ mọi hướng không làm hỏng máy. Bài test thả rơi 2 mét của FLIR mô phỏng chính xác tình huống kỹ sư làm rơi máy từ tay xuống sàn bê tông.

5. Tại sao nên chọn FLIR C5 thay vì các dòng camera nhiệt giá rẻ?

• FLIR là nhà sản xuất cảm biến hồng ngoại, không phải đơn vị mua cảm biến về lắp ráp. Khác với các thương hiệu Trung Quốc mua cảm biến từ bên thứ ba, Teledyne FLIR tự thiết kế và sản xuất cảm biến tại nhà máy ở Estonia. Điều này đảm bảo đồng bộ phần cứng - firmware - phần mềm, cho ra chất lượng ảnh nhiệt ổn định qua thời gian và được hiệu chuẩn tại nhà máy trước khi xuất xưởng.

• Định dạng ảnh JPEG phổ thông nhưng chứa dữ liệu nhiệt 14-bit. Mỗi ảnh C5 chụp ra là một file JPEG mở được trên mọi máy tính, nhưng ẩn bên trong là dữ liệu đo nhiệt độ 14-bit cho từng pixel. Bạn không cần phần mềm chuyên dụng để xem ảnh, nhưng khi cần phân tích sâu (đọc nhiệt độ từng điểm, vẽ biểu đồ phân bố nhiệt), phần mềm FLIR Thermal Studio miễn phí sẽ trích xuất toàn bộ dữ liệu đó.

• Hệ sinh thái FLIR Ignite miễn phí trọn đời. Bạn không phải trả phí hàng tháng để lưu trữ đám mây hay tạo báo cáo. FLIR Ignite miễn phí cho mọi người dùng C5, với dung lượng lưu trữ đủ cho hàng chục nghìn ảnh. So với các hãng khác thu phí cloud hoặc bắt mua phần mềm báo cáo riêng, đây là lợi thế lớn về chi phí vận hành dài hạn.

• Tính thanh khoản và giá trị bán lại cao. FLIR là thương hiệu hàng đầu thế giới về camera nhiệt. Sau 2-3 năm sử dụng, một chiếc FLIR C5 còn nguyên hộp vẫn bán lại được 60-70% giá mua mới. Trong khi camera nhiệt Trung Quốc giá rẻ gần như mất giá hoàn toàn sau 1 năm.

6. Hướng dẫn sử dụng nhanh

1. Bật máy: Nhấn nút nguồn. C5 khởi động trong khoảng 30 giây và tự động hiệu chuẩn (nghe tiếng "tách" nhẹ của màn trập bên trong).
2. Chọn chế độ hiển thị: Trên màn hình cảm ứng, vuốt để chọn giữa 4 chế độ: Ảnh nhiệt thuần / MSX (khuyến nghị cho Solar) / Ảnh quang thuần / Picture-in-Picture. Với Solar, luôn để chế độ MSX.
3. Cân chỉnh dải nhiệt: Chạm 1 lần vào màn hình (1-Touch Level/Span) để C5 tự động điều chỉnh dải nhiệt tối ưu cho khung cảnh hiện tại.
4. Đo điểm/vùng: Chọn công cụ Spot (đo điểm) hoặc Box (đo vùng max/min) trên thanh công cụ cảm ứng để hiển thị chính xác giá trị nhiệt độ.
5. Chụp ảnh: Nhấn nút chụp (nút cứng phía trên máy). Ảnh được lưu đồng thời vào bộ nhớ trong và tự động upload lên FLIR Ignite qua Wi-Fi (nếu đã kết nối).
6. Đồng bộ: Bật Wi-Fi trên C5, kết nối với mạng Wi-Fi công trình hoặc hotspot điện thoại. Mở ứng dụng FLIR Ignite trên điện thoại/máy tính để xem, sắp xếp và tạo báo cáo từ ảnh đã đồng bộ.
7. Sạc pin: Cắm cáp USB-C (đi kèm) vào cổng dưới đáy máy. Đèn LED báo trạng thái sạc: đỏ = đang sạc, xanh = đầy. Thời gian sạc đầy khoảng 2 giờ.
