Đặc điểm nổi bật
- Đo 4 chỉ số cùng lúc: Bức xạ (W/m²), Nhiệt độ (°C), Độ nghiêng và Hướng la bàn – không cần mang 4 máy riêng lẻ lên mái.
- Đạt chuẩn IEC 62446-1 cho nghiệm thu hệ thống PV – chứng minh công trình đúng thiết kế với chủ đầu tư ngay tại thời điểm bàn giao.
- Cảm biến nhiệt độ rời 80PR-IRR đo trực tiếp mặt sau tấm pin, phản hồi chỉ ~30 giây – nhanh gấp đôi thao tác thủ công.
- Màn hình LCD tương phản cao, số lớn – đọc rõ dưới nắng gắt 1400 W/m² ngoài công trường.
- Pin 4 viên AA dùng 50 giờ liên tục (tương đương 9000 lần đọc) – đủ sức làm việc cả tuần không cần thay pin.
- Trọng lượng chỉ 231g, kèm hộp đựng và dây đeo vai – gọn nhẹ cho thợ leo mái cả ngày không mỏi.
Thông tin chi tiết
1. Giới thiệu tổng quan
Khi nghiệm thu một hệ thống điện mặt trời, câu hỏi đầu tiên chủ đầu tư đặt ra là: "Sản lượng hôm nay có đúng như thiết kế không?". Để trả lời câu đó, kỹ sư buộc phải biết chính xác bức xạ mặt trời thực tế tại thời điểm đo – không phải số trên app thời tiết, mà là số đo ngay tại mái nhà, cùng lúc với đồng hồ đo điện.

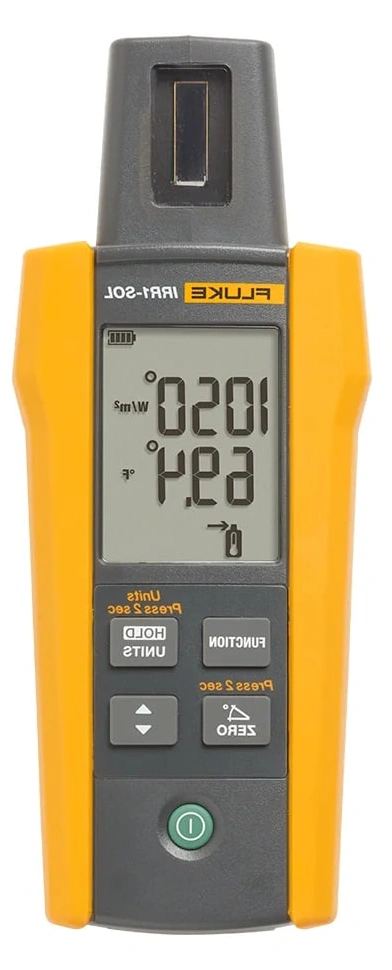

Fluke IRR1-SOL sinh ra để giải quyết đúng bài toán đó. Một thiết bị cầm tay 231g thay thế cho cả bộ 4 dụng cụ: máy đo bức xạ, nhiệt kế hồng ngoại, thước đo góc và la bàn. Kỹ sư leo lên mái chỉ cần 1 tay cầm IRR1-SOL, tay kia giữ thang – giảm 70% thời gian setup và loại bỏ rủi ro rơi vỡ thiết bị khi phải xoay xở nhiều máy cùng lúc.
2. Ứng dụng thực tế
- [Nghiệm thu dự án (Commissioning)]: Đo đồng thời bức xạ W/m² và nhiệt độ tấm pin để đối chiếu với công suất đầu ra của Inverter. Số liệu đạt chuẩn IEC 62446-1 giúp bạn chứng minh với chủ đầu tư rằng hệ thống hoạt động đúng cam kết thiết kế – không cần giải thích dài dòng.
- [Khảo sát tiền thi công (Site Survey)]: Xác định giờ nắng đỉnh thực tế và mức độ che bóng (shading) tại vị trí lắp đặt để tính toán chính xác sản lượng dự kiến, tránh cam kết sai gây mất uy tín sau này.
- [Bảo trì định kỳ & Tìm lỗi (Troubleshooting)]: Nghi ngờ một string pin sụt sản lượng? Đo ngay bức xạ tại vị trí nghi ngờ. Nếu bức xạ đủ nhưng công suất thấp → lỗi tấm pin hoặc đấu nối. Nếu bức xạ yếu do bóng râm → không phải lỗi thiết bị. Phân biệt được 2 tình huống này giúp tiết kiệm hàng giờ tháo lắp vô ích.
3. Lưu ý khi vận hành (Tip từ thợ)
- Đo nhiệt độ đúng chỗ: Luôn gắn đầu dò 80PR-IRR vào mặt sau tấm pin (nơi tiếp xúc trực tiếp với cell), không đo mặt kính trước. Nhiệt độ cell pin mới là giá trị ảnh hưởng đến hiệu suất phát điện, không phải nhiệt độ kính. Đầu dò cho kết quả sau ~30 giây – đợi số ổn định rồi hãy ghi nhận.
- Đặt máy song song tuyệt đối với tấm pin: Bức xạ đo được chỉ chính xác khi cảm biến trên IRR1-SOL nằm cùng mặt phẳng với tấm pin. Dùng ngay chức năng đo độ nghiêng tích hợp để kiểm tra – nếu góc lệch >5° là số W/m² đọc được sẽ sai đáng kể. Mẹo nhỏ: đặt máy trực tiếp lên khung nhôm của tấm pin thay vì cầm tay để loại bỏ run tay.
- Kiểm tra pin trước ngày đi công trình: IRR1-SOL dùng 4 pin AA kiềm, cho ~50 giờ hoạt động. Máy tự tắt sau 30 phút không sử dụng, nhưng nếu bạn đi đo cả ngày ở solar farm xa, nên thủ sẵn 4 viên dự phòng trong túi. Pin yếu sẽ làm giảm độ chính xác phép đo la bàn và độ nghiêng trước khi máy báo hết pin.
