1. Giới thiệu tổng quan

Hệ thống tiếp địa (nối đất) là lớp bảo vệ cuối cùng cho toàn bộ công trình điện – từ trạm biến áp, nhà máy điện mặt trời đến hệ thống chống sét tòa nhà. Một hệ thống tiếp địa không đạt chuẩn đồng nghĩa với nguy cơ cháy nổ, hư hỏng thiết bị hàng tỷ đồng, thậm chí nguy hiểm tính mạng khi sét đánh hoặc sự cố chạm đất.

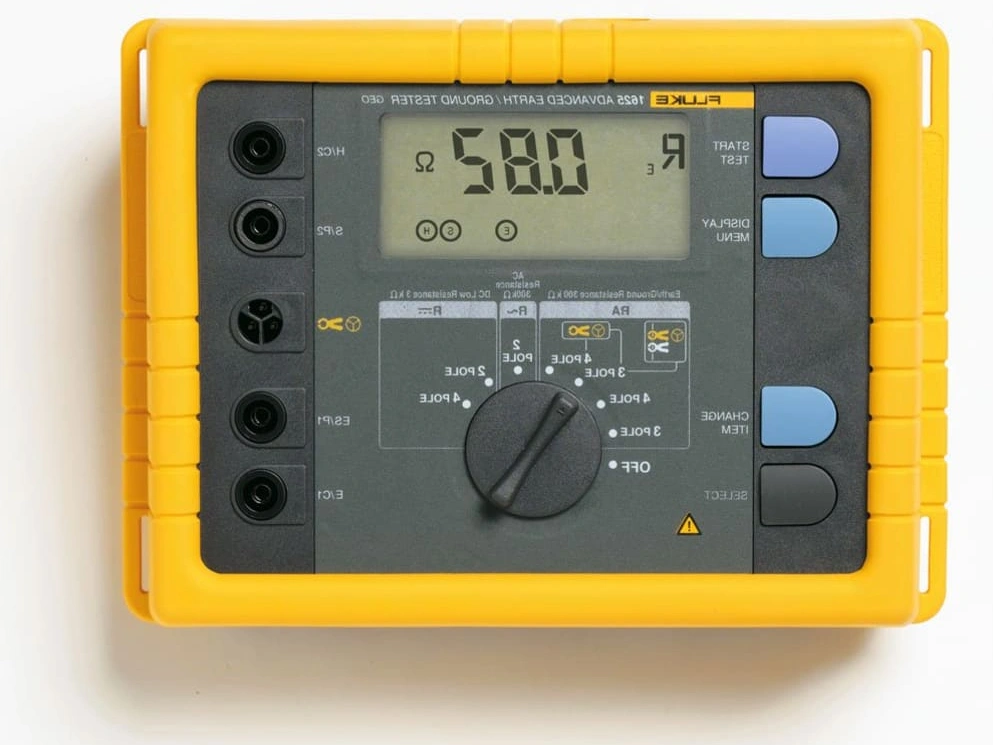

Fluke 1625-2 GEO không đơn thuần là máy đo điện trở đất – đây là trạm đo tiếp địa di động toàn diện nhất mà Fluke từng sản xuất. Điểm cốt lõi khiến kỹ sư nghiệm thu và đơn vị thi công chọn 1625-2 thay vì các dòng rẻ hơn là: nó làm được 4 phương pháp đo trên cùng 1 thiết bị.

Bình thường để đo tiếp địa, bạn cần đóng cọc phụ – nhưng ở công trình đô thị đã đổ bê tông kín mặt đất thì đào đâu ra đất mà đóng cọc? Lúc này phương pháp Stakeless (đo không cọc) bằng 2 ampe kìm của Fluke 1625-2 là cứu cánh: kẹp quanh dây tiếp địa, bấm đo, có kết quả sau vài giây – không cần đục phá nền, không cần cúp điện, không cần tháo rời hệ thống.

Công nghệ AFC (Automatic Frequency Control) là trái tim của máy: nó tự động quét dải tần từ 94Hz đến 128Hz, phát hiện tần số nhiễu từ lưới điện công nghiệp đang chạy ngầm trong đất, rồi chọn đúng tần số đo không bị giao thoa. Kết quả: số đo chính xác ngay cả khi đo sát trạm biến áp đang vận hành – điều mà máy đo thường không dám hứa.

Chưa hết – chức năng đo R* tính toán điện trở kháng tiếp địa tại đúng tần số 55 Hz (tần số sự cố chạm đất thực tế), cho kỹ sư biết chính xác điều gì sẽ xảy ra khi có dòng sự cố. Đây là dữ liệu mà chủ đầu tư và đơn vị bảo hiểm yêu cầu trong hồ sơ nghiệm thu.

2. Ứng dụng thực tế tại công trình

• Nghiệm thu bãi tiếp địa trạm biến áp (phương pháp 4 cọc): Đo điện trở suất của đất (Soil Resistivity) trước khi thiết kế bãi tiếp địa. Phương pháp Wenner 4 cọc cho phép xác định chính xác cần đóng bao nhiêu cọc, sâu bao nhiêu mét, khoảng cách bao nhiêu để đạt R < 1 Ω. Làm đúng từ bước thiết kế – không phải đục ra làm lại sau khi đổ bê tông móng trạm.

• Bảo trì định kỳ tại khu công nghiệp & đô thị (phương pháp Stakeless): Hệ thống tiếp địa trong thành phố thường nằm dưới lớp bê tông dày, không thể đóng cọc phụ. Fluke 1625-2 dùng 2 ampe kìm kẹp kép đo vòng lặp tiếp địa (Ground Loop) trực tiếp tại tủ điện – không cần đục bê tông, không cần cúp điện, không mất thời gian xin phép đào đường.

• Kiểm tra chọn lọc từng cọc trong hệ thống nhiều cọc (phương pháp Selective): Khi bãi tiếp địa có hàng chục cọc song song, muốn biết chính xác cọc nào hỏng mà không phải tháo rời toàn bộ hệ thống, dùng 1 ampe kìm + cọc phụ. Máy chỉ đo điện trở của cọc được kẹp – không bị ảnh hưởng bởi các cọc khác đang song song. Tiết kiệm 80% thời gian so với phương pháp tháo rời thủ công.

• Đo kiểm tra hệ thống chống sét tòa nhà cao tầng: Mỗi tòa nhà yêu cầu R < 10 Ω cho hệ thống chống sét. Fluke 1625-2 đo chính xác từng điểm tiếp địa, xuất báo cáo qua USB để nộp cho cơ quan PCCC và đơn vị bảo hiểm.

• Dự án điện mặt trời áp mái (Solar Rooftop): Inverter hòa lưới bắt buộc phải có tiếp địa đạt chuẩn. Các dự án áp mái trong khu công nghiệp thường không có đất trống để đóng cọc – Stakeless là giải pháp duy nhất. Fluke 1625-2 cho phép kỹ sư Solar đo tiếp địa ngay tại vị trí đặt Inverter mà không ảnh hưởng đến hoạt động của nhà máy.

3. Lưu ý khi vận hành (Tip từ thợ)

• Stakeless chỉ dùng được cho hệ thống nhiều cọc song song: Đây là lỗi phổ biến nhất của kỹ sư mới dùng 1625-2. Phương pháp đo không cọc (2 kìm) đo vòng lặp tiếp địa (Ground Loop), không phải điện trở từng cọc riêng lẻ. Nếu công trình chỉ có 1 cọc tiếp địa đơn độc, phương pháp này sẽ cho kết quả sai hoàn toàn. Lúc đó bắt buộc quay về phương pháp 3 cọc cổ điển.

• Tỷ lệ khoảng cách cọc phụ (phương pháp 3 cọc): Cọc dòng điện (C) phải được đóng cách cọc cần đo tối thiểu 5 lần độ sâu của cọc. Ví dụ: cọc sâu 3 mét thì cọc C cách ít nhất 15 mét. Cọc áp (P) đặt ở 62% khoảng cách từ cọc đo đến cọc C (quy tắc 62%). Nếu không tuân thủ tỷ lệ này, kết quả đo có thể lệch 20-30%.

• Kiểm tra điện áp nhiễu trước khi đo: Trước mỗi lần đo, bật chế độ đo điện áp nhiễu (Interference Voltage) để kiểm tra. Nếu điện áp nhiễu > 24V, kết quả đo điện trở đất có thể bị ảnh hưởng đáng kể. Fluke 1625-2 có AFC giúp giảm thiểu, nhưng nếu nhiễu quá lớn, cần tìm nguồn nhiễu và xử lý trước khi đo.

• Sạc pin định kỳ – không để cạn kiệt: Máy dùng pin kiềm, khi pin yếu (< 20%) kết quả đo có thể dao động. Luôn kiểm tra chỉ báo pin trước mỗi ca đo và mang theo pin dự phòng. Với cường độ sử dụng trung bình (20-30 phép đo/ngày), pin trâu khoảng 2 tuần.

• Vệ sinh cổng kết nối sau khi đo ở môi trường bụi/mặn: IP56 bảo vệ thân máy nhưng các cổng kết nối (E, ES, S, H) vẫn cần vệ sinh sau khi làm việc ở môi trường bụi xi măng hoặc ven biển. Dùng khăn khô lau sạch + bảo quản trong vali chống sốc đi kèm. Nếu để bụi bám lâu ngày trong cổng, phép đo tiếp theo sẽ bị sai số tiếp xúc.
