1. Giới thiệu tổng quan

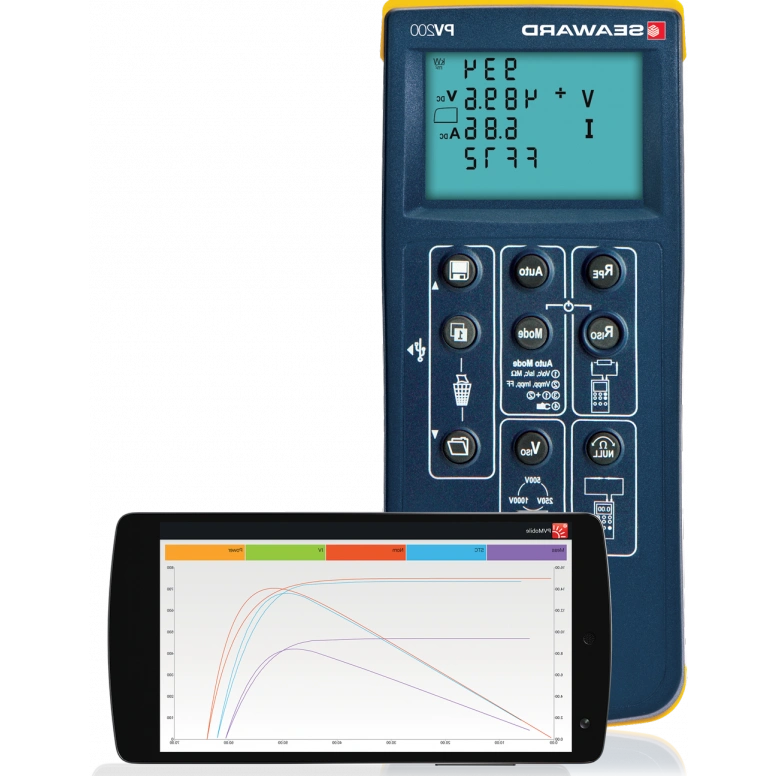

Seaward PV200 là thiết bị đo kiểm "tất cả trong một" dành cho hệ thống pin năng lượng mặt trời, được thiết kế chuyên biệt cho công tác nghiệm thu (Commissioning) và chẩn đoán bảo trì (O&M) theo đúng chuẩn IEC 62446:2016. Không giống các ampe kìm thông thường chỉ đo được dòng ngắn mạch Isc rời rạc, PV200 quét toàn bộ phổ đường cong đặc tính I-V (Dòng điện — Điện áp) chỉ trong vài giây, từ đó trích xuất chính xác điểm công suất cực đại (Pmax), hệ số Fill Factor và tỷ lệ hiệu suất (Performance Ratio) của từng chuỗi pin.

Điểm đắt giá nhất của PV200 nằm ở khả năng so sánh đường cong I-V đo thực tế với dữ liệu gốc STC (Standard Test Conditions) của nhà sản xuất tấm pin. Chỉ cần nhìn độ lệch giữa hai đường cong, kỹ sư vận hành có thể chẩn đoán ngay gốc rễ sự cố: suy hao do bóng râm cục bộ, bụi bẩn bám bề mặt kính, cell pin bị nứt vỡ vi mô (micro-crack), suy thoái PID (Potential Induced Degradation), hay tiếp xúc kém tại đầu nối MC4. Không dừng lại ở đo I-V, PV200 còn tích hợp sẵn chức năng đo điện trở cách điện (Insulation Resistance) ở 3 mức 250V/500V/1000V DC và kiểm tra liên tục tiếp địa — loại bỏ nhu cầu mua thêm thiết bị đo cách điện rời vốn có giá không hề rẻ.

2. Ứng dụng thực tế

• Nghiệm thu hệ thống mới lắp đặt: Thay vì phải đo thủ công từng thông số Voc, Isc bằng đồng hồ rời rồi ghi chép sổ tay, PV200 thực hiện toàn bộ bài test commissioning trong một lần bấm nút: đo liên tục tiếp địa → đo cách điện → quét I-V curve → tự động so sánh STC → xuất báo cáo. Tiết kiệm ít nhất 60% thời gian nghiệm thu một string so với phương pháp thủ công.

• Chẩn đoán sự cố nhà máy đang vận hành: Khi sản lượng điện suy giảm bất thường, đội O&M dùng PV200 quét nhanh từng chuỗi pin để khoanh vùng chính xác chuỗi nào đang bị suy hao (Degradation) hoặc có nguy cơ điểm nóng (Hot-spot). Hình dạng đường cong I-V sẽ cho biết ngay bản chất lỗi: đường cong bị "gãy bậc thang" (step) là dấu hiệu cell bị bóng râm hoặc không đồng nhất; đường cong dốc xuống bất thường ở vùng điện áp cao báo hiệu điện trở shunt thấp do bụi bẩn hoặc ẩm ướt xâm nhập junction box.

• Kiểm tra định kỳ và lập hồ sơ hiệu suất (Performance Baseline): Sau khi đưa nhà máy vào vận hành, kỹ sư dùng PV200 thiết lập bộ dữ liệu I-V baseline cho tất cả các string. Các lần đo định kỳ 6 tháng/lần được so sánh trực tiếp với baseline này trong phần mềm SolarCert Elements để phát hiện sớm xu hướng xuống cấp trước khi ảnh hưởng nghiêm trọng đến sản lượng.

• Đo kiểm trước khi hết hạn bảo hành tấm pin: Nhiều nhà sản xuất tấm pin bảo hành hiệu suất 25 năm (thường cam kết suy hao không quá 0.5%/năm). Dùng PV200 để có bằng chứng đo đạc khách quan, làm cơ sở yêu cầu bảo hành nếu phát hiện tấm pin suy hao vượt ngưỡng cam kết.

3. Lưu ý khi vận hành (Tip từ thợ)

• Luôn kết nối với Solar Survey 200R trước khi đo I-V curve: Nếu không có dữ liệu bức xạ và nhiệt độ tấm pin thực tế từ cảm biến 200R, PV200 sẽ không thể quy đổi kết quả đo về điều kiện STC để so sánh với datasheet của nhà sản xuất. Khi đó việc quét I-V curve mất đi một nửa giá trị chẩn đoán. Đảm bảo 200R được gá đúng góc nghiêng của tấm pin (dùng bracket đi kèm) và đã bắt sóng 433MHz ổn định với máy chính trước khi nhấn nút đo.

• Giới hạn điện áp tuyệt đối 1000V DC: PV200 được thiết kế cho hệ thống điện mặt trời có điện áp hở mạch tối đa 1000V. Tuyệt đối không đo trên các chuỗi pin 1500V — điện áp vượt ngưỡng sẽ phá hủy mạch đo bên trong thiết bị và không được bảo hành. Với hệ thống 1500V, cân nhắc nâng cấp lên dòng PV:1525-IV.

• Pin AA nên dùng loại alkaline chất lượng cao: Máy dùng 6 viên pin AA. Trong điều kiện đo liên tục ngoài công trường cả ngày, pin alkaline rẻ tiền dễ bị sụt áp đột ngột gây mất dữ liệu giữa chừng. Khuyến nghị dùng pin alkaline thương hiệu lớn (Duracell, Energizer) hoặc pin sạc NiMH dung lượng cao để đảm bảo một ngày làm việc không gián đoạn.

• Vệ sinh đầu nối MC4 và dây đo định kỳ: Điện trở tiếp xúc tại đầu nối MC4 ảnh hưởng trực tiếp đến độ chính xác của phép đo I-V curve, đặc biệt ở vùng dòng cao gần Isc. Sau mỗi 20-30 lần đo, nên kiểm tra và vệ sinh đầu cắm MC4 bằng cồn isopropyl để loại bỏ bụi kim loại và oxit bám trên bề mặt tiếp điểm. Dùng chức năng "test lead null" trên máy để bù trừ điện trở dây đo trước mỗi ca làm việc.

• Đồng bộ dữ liệu về PC ngay sau mỗi đợt đo: Bộ nhớ 999 bản ghi là đủ dùng, nhưng nếu vô tình để máy trong cốp xe dưới nắng nóng nhiều ngày, pin có thể bị rò rỉ và làm hỏng bo mạch — mất toàn bộ dữ liệu chưa đồng bộ. Tập thói quen cắm USB tải dữ liệu về phần mềm SolarCert Elements ngay khi về văn phòng, vừa an toàn dữ liệu vừa tiện phân tích và xuất báo cáo cho khách hàng.
